اگر چراغ چک پراید شما هنگام باز کردن سوییچ روشن نمیشود، نگران نباشید. اما باید بدانید این نقص از روشن ماندن چراغ چک هم جدیتر است! چراغ نقص موتور (MIL) باید به عنوان سلف تست ECU، برای لحظاتی روشن و سپس خاموش شود. عدم روشن شدن آن یعنی سیستم هشداردهنده اصلی خودروی شما از کار افتاده است. در این حالت، ECU پراید دیگر نمیتواند ایرادات حیاتی مانند خرابی سنسور اکسیژن یا نقص کوئل را به شما اطلاع دهد. در این مقاله، ما جامعترین راهنمای فارسی برای کشف علت روشن نشدن چراغ چک پراید و ارائه راهحلهای عملی برای رفع فوری این مشکل را به شما ارائه میکنیم.
برای حمل خودروهای صفر، لوکس یا خاص در مسافتهای بلند، فقط به خودروبر متخصص اعتماد کنید. مستر خودروبر با ناوگان کفی استاندارد و بیمهنامه کامل، جابجایی امن و حرفهای خودروی شما را تضمین میکند. امنیت و سلامت اتومبیل ارزشمند خود را به تیمی بسپارید که لایق اعتماد شماست.
خلاصه ویدیویی مقاله:
خلاصه صوتی مقاله:
خلاصه و لیست سریع دلایل خاموشی چراغ چک پراید
برای دسترسی سریع به پاسخ، رایجترین دلایل روشن نشدن چراغ چک پراید در زمان باز کردن سوییچ در این لیست آمده است. جزئیات کامل و مراحل عیبیابی در بخشهای بعدی موجود است:
-
مشکلات تأمین برق ECU (شایعترین):
- سوختن فیوز EFI (فیوز اصلی ECU) در جعبه فیوز.
- خرابی رله اصلی (Main Relay) سیستم انژکتور.
-
ایراد در نمایشگر (صفحه کیلومتر):
- سوختن لامپ یا LED چراغ چک پشت آمپر.
- خرابی مدار یا کانکتورهای صفحه کیلومتر.
-
خرابی واحد کنترل (ECU):
- سوختن آیسی درایور (خروجی) چراغ چک در داخل ECU.
- سوختن کامل ECU پراید به دلیل نوسانات یا آبخوردگی.
-
نقص در سیمکشی:
- قطع شدن سیم سیگنال بین ECU و صفحه کیلومتر.
- اتصال بدنه شدن سیم سیگنال مربوط به چراغ چک.

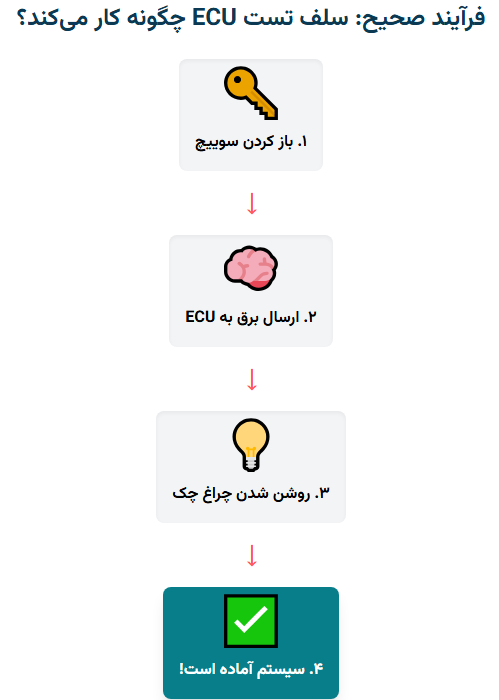

اهمیت حیاتی سلف تست (Self-Test) سیستم انژکتور
وظیفه اصلی چراغ چک پراید، نمایش کدهای خطای ثبت شده در ECU (واحد کنترل الکترونیکی) است.
وقتی سوییچ را باز میکنید، ECU قبل از روشن شدن موتور، یک بررسی سریع انجام میدهد.
در این لحظه، برق به ECU میرسد و مدار آن، برای اعلام آمادگی، چراغ چک را روشن میکند.
خاموش شدن چراغ چک بلافاصله پس از چند ثانیه، به معنای تأیید سلامت سیستم انژکتور، برق و سنسورهای اصلی است.
اگر این فرآیند اصلاً اتفاق نیفتد، احتمالاً مشکلی در مسیر تأمین برق یا مدار خروجی ECU پراید به وجود آمده است.
نادیده گرفتن این وضعیت میتواند منجر به صدمات جدی موتور شود.
زیرا راننده از مشکلات حیاتی مانند نقص سنسور اکسیژن، کوئل یا ایراد در سیستم جرقهزنی مطلع نخواهد شد.
چک لیست علائم مرتبط با خرابی چراغ چک:

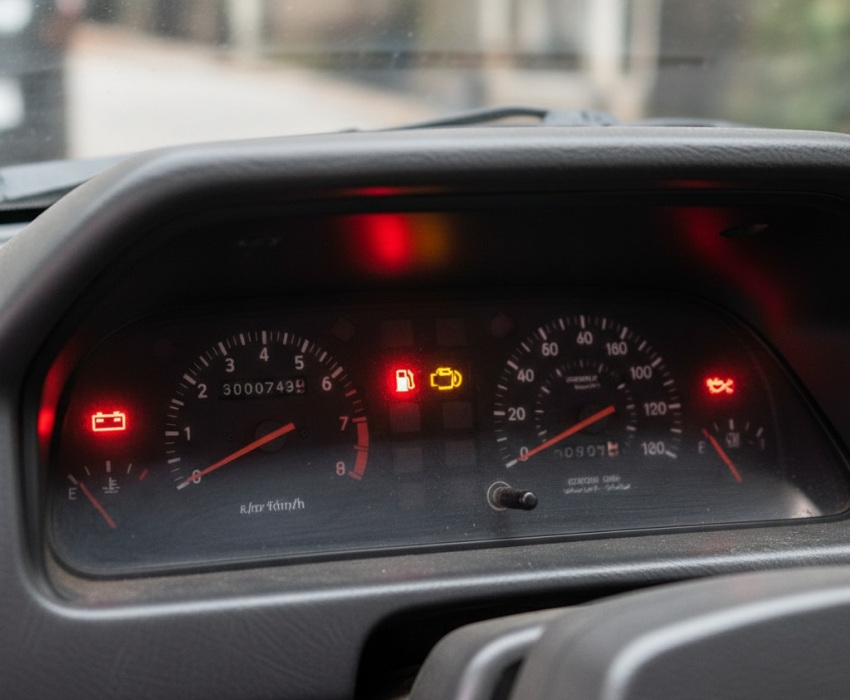

- چراغ چک هنگام باز کردن سوییچ (بدون روشن کردن موتور) اصلاً روشن نمیشود.
- خودرو استارت میخورد اما روشن نمیشود (در موارد خرابی کامل ECU).
- نقصهای عملکردی موتور (مثل لرزش، خامسوزی یا مصرف بالا) وجود دارد، اما چراغی روشن نیست.
- دیاگ زدن پراید با دستگاه، ارتباط برقرار نمیکند یا خطای “No Communication” میدهد.
| جزء اصلی | اهمیت در تست سلامت |
|---|---|
| ECU | قلب سیستم؛ در صورت عدم دریافت برق اصلی یا سوییچ، چراغ روشن نمیشود. |
| کلید و مدارات سوییچ | اگر پله “ON” سوییچ برق لازم را به ECU نرساند، تست شروع نمیشود. |
| صفحه کیلومتر (Cluster) | محل قرارگیری چراغ چک؛ سوختن لامپ، خرابی LED یا نقص در مدار داخلی صفحه آمپر. |
| رله اصلی انژکتور | در صورت عدم فعال شدن، برق پمپ بنزین و ECU قطع میشود. |
ریشهیابی تخصصی: دلایل اصلی روشن نشدن چراغ چک پراید
دلایل فنی روشن نشدن چراغ چک پراید را میتوان به چهار گروه اصلی تقسیم کرد که هر کدام نیاز به بررسی جداگانه دارند.
به خاطر داشته باشید که در اکثر مدلهای پراید انژکتور (صبا، نسیم، ۱۳۱، ۱۱۱)، این مدار بسیار حساس است.

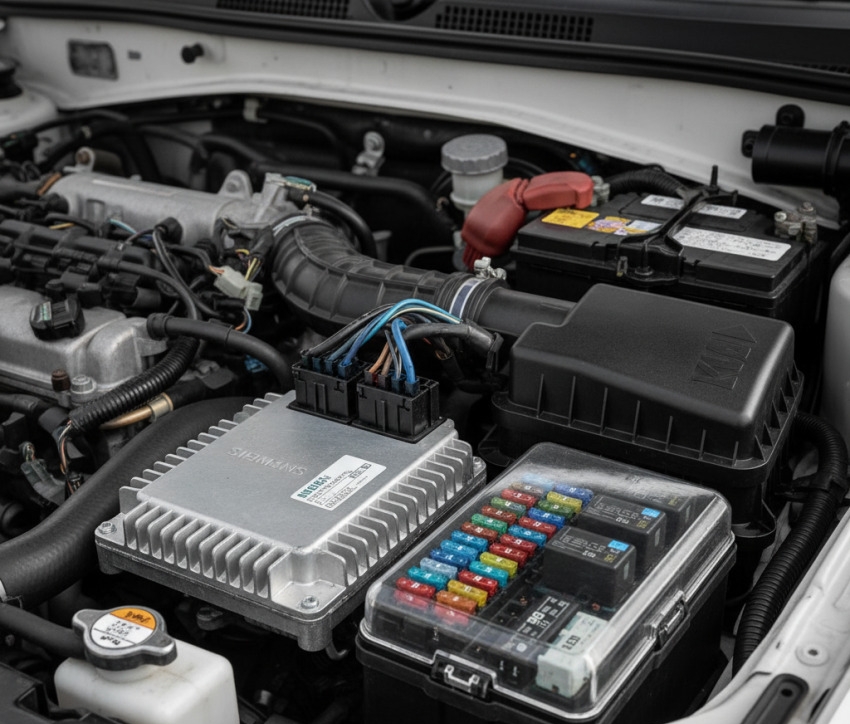

۱. مشکلات مرتبط با تأمین برق ECU و فیوزها
اولین و رایجترین علت روشن نشدن چراغ چک پراید، قطعی برق ورودی به کامپیوتر است.
ECU پراید برای شروع به کار و فعال کردن خروجی چراغ چک، به برق مستقیم نیاز دارد.
- سوختن فیوز اصلی ECU (EFI Fuse): معمولاً یک فیوز ۱۵ یا ۲۰ آمپری در جعبه فیوز داخل اتاق یا زیر کاپوت، وظیفه تأمین برق ECU را دارد. سوختن این فیوز بلافاصله برق ECU و در نتیجه چراغ چک را قطع میکند.
- خرابی رله اصلی (Main Relay): رله اصلی (اغلب در نزدیکی جعبه فیوز) برق اصلی سیستم انژکتور، پمپ بنزین و ECU را تأمین میکند. خرابی این رله باعث میشود که ECU فعال نشود.
- قطعی سیمکشی برق ورودی: سیم مثبت اصلی (B+) یا سیم سوئیچ (IGN) که از طریق فیوز و رله به ECU متصل میشوند، ممکن است به دلیل پوسیدگی، پارگی یا دستکاری قطع شده باشند.
۲. نقص در صفحه کیلومتر و خود چراغ هشدار
اگر برق به ECU پراید میرسد و سیستم انژکتور کار میکند، اما چراغ روشن نمیشود، مشکل میتواند در انتهای مسیر باشد.
- سوختن لامپ چراغ چک: در مدلهای قدیمیتر پراید که از لامپهای کوچک حبابی استفاده میکنند، سوختن لامپ شایعترین دلیل است. این مورد نیاز به باز کردن صفحه کیلومتر و تعویض لامپ دارد.
- خرابی مدار داخلی صفحه کیلومتر: در مدلهای جدیدتر (مانند پراید ۱۳۱) که از LED استفاده میشود، ممکن است مسیر مدار چاپی یا مقاومت متصل به LED چراغ چک خراب شده باشد.
- خرابی پین اتصال (کانکتور) پشت صفحه کیلومتر: اتصال ضعیف در کانکتورها میتواند مانع رسیدن سیگنال روشن شدن از ECU به صفحه کیلومتر شود و باید با اسپری ناهادی تمیز شود.
۳. خرابی یا دستکاری نرمافزاری/سختافزاری ECU
این دلیل جدیترین و پرهزینهترین حالت است و معمولاً آخرین گزینهای است که باید بررسی شود.
- خرابی آیسی خروجی چراغ چک: در داخل ECU پراید، یک آیسی خروجی (Driver) وظیفه فعال کردن چراغ چک را بر عهده دارد که در اثر نوسان برق ممکن است بسوزد.
- سوختن کامل ECU: در اثر نوسانات برق شدید، اتصال کوتاه یا ورود آب، ECU پراید ممکن است به طور کامل بسوزد و هیچگونه فعالیت و تستی را انجام ندهد.
- دستکاریهای غیرمجاز: برخی افراد برای پنهان کردن نقصهای موتور (مانند حذف سنسور دوم اکسیژن یا مشکلات کاتالیزور)، به صورت نرمافزاری، چراغ چک را از مدار خارج میکنند.
۴. مشکلات سیمکشی و کانکتورها
سیمکشی رابط بین ECU و صفحه کیلومتر است و خرابی آن، علت خاموشی دائم چراغ است.
مسیر سیم مربوط به چراغ چک از ECU به کانکتور صفحه کیلومتر بسیار مهم است.
- قطع شدن سیم سیگنال: سیمی که سیگنال روشن/خاموش شدن را از پین مخصوص ECU به صفحه کیلومتر میبرد، ممکن است قطع شده باشد.
- اتصال بدنه شدن سیم سیگنال: اگر این سیم به بدنه یا سیم منفی وصل شود، ممکن است سیگنال را مختل کرده و باعث خرابی آیسی درایور ECU نیز بشود.
| منبع مشکل | محل بررسی | ابزار لازم |
|---|---|---|
| فیوز | جعبه فیوز اصلی و جعبه فیوز ECU | مولتیمتر یا لامپ تست |
| رله | رله اصلی سیستم انژکتور (تغذیه ECU) | تست برق ورودی و خروجی رله |
| صفحه کیلومتر | باز کردن و بررسی لامپ یا LED | لحیمکاری و قطعات یدکی |
| سیمکشی | کانکتورهای ECU و صفحه کیلومتر | نقشه سیمکشی پراید، مولتیمتر |
ناگهانی در جاده متوقف شدهاید؟ مستر خودروبر با سریعترین یدک کشها در کنار شماست. ما در هر ساعت از شبانهروز، آمادهایم تا با ایمنی کامل و بدون آسیب، اتومبیل شما را به تعمیرگاه مورد نظر برسانیم. فقط یک تماس کافیست تا خیال شما از بابت جابجایی سریع و مطمئن راحت شود.

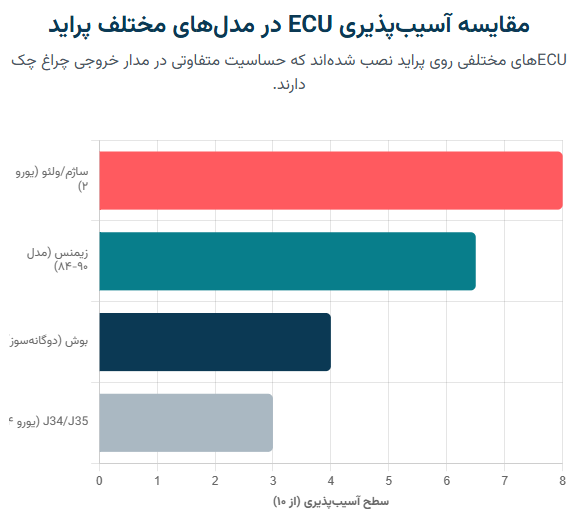

تفاوت ECU در مدلهای مختلف پراید و تاثیر آن بر چراغ چک
خودروهای پراید بسته به سال تولید و مدل (صبا، ۱۳۲، ۱۱۱، ۱۳۱) از ECUهای متنوعی استفاده کردهاند که هرکدام حساسیت متفاوتی دارند.
شناخت نوع ECU پراید در عیبیابی خرابی چراغ چک بسیار مهم است.
| نوع ECU پراید | مدلهای رایج | حساسیت خرابی چراغ چک |
|---|---|---|
| زیمنس (Siemens) | پرایدهای مدل ۸۴ تا اوایل ۹۰ | آسیبپذیری متوسط آیسی درایور خروجی در برابر نوسانات. |
| بوش (Bosch) | برخی مدلهای وارداتی یا دوگانهسوز | معمولاً مقاومت بالاتر، اما هزینه تعمیر آیسی بیشتر است. |
| ساژم/ولئو (Sagem/Valeo) | مدلهای قدیمیتر و یورو ۲ | درایورهای خروجی چراغ چک در این مدلها ضعیفتر عمل میکنند. |
| جِی تری فور (J34/J35) | پرایدهای جدیدتر (یورو ۴) | دارای سیستم حفاظتی قویتر، اما عیبیابی نرمافزاری پیچیدهتر است. |
در ECUهای زیمنس، رایج است که خروجی چراغ چک دچار سوختگی داخلی شود، در حالی که خود موتور همچنان روشن بماند.
اگر پراید دوگانهسوز دارید، مطمئن شوید که سیستم CNG یا LPG دستکاری نشده باشد؛ زیرا این سیستمها گاهی مدار چراغ چک را مختل میکنند.
تکنیکهای عیبیابی اضطراری: وقتی دیاگ وصل نمیشود و چراغ چک خاموش است
وقتی چراغ چک روشن نمیشود و دستگاه دیاگ نیز نمیتواند با ECU ارتباط برقرار کند، نشان دهنده قطعی کامل برق یا خرابی شدید ECU است.
در این شرایط، باید تستهای حیاتی زیر را انجام دهید:
۱. تست اولیه رله اصلی و پمپ بنزین
هنگام باز کردن سوییچ (قبل از استارت)، باید صدای فعال شدن پمپ بنزین پراید را برای ۲ تا ۳ ثانیه بشنوید.
اگر این صدا وجود ندارد، این قطعیت را میدهد که رله اصلی سیستم انژکتور یا فیوز اصلی ECU برق ندارد و مشکل بزرگتر از فقط یک لامپ سوخته است.
- راهکار: رله اصلی را با یک رله سالم (مانند رله بوق یا فن) جابجا کنید و دوباره تست کنید.
۲. تست وجود برق ۱۲ ولت در کانکتورها
با استفاده از مولتیمتر یا لامپ تست، باید در محلهای زیر وجود برق ۱۲ ولت را در حالت سوییچ باز، بررسی کنید:
- سوزنهای انژکتور: سر سیمهای ورودی به هر یک از ۴ سوزن انژکتور (یک سیم باید برق داشته باشد).
- سوکت کوئل: یکی از پینهای ورودی به سوکت کوئل باید برق داشته باشد.
- سوکت سنسور اکسیژن: در سوکت سنسور اکسیژن (گرمکن آن) باید برق ۱۲ ولت وجود داشته باشد.
اگر برق به این قطعات نرسد، قطعاً ECU فعال نیست و مشکل از مسیر تأمین برق (فیوزها و رلهها) است.
۳. بررسی ولتاژ در کانکتور عیبیابی (OBD)
برای بررسی اینکه آیا ارتباط بین دیاگ و ECU برقرار است یا خیر، پینهای سوکت OBD پراید را چک کنید:
| پین سوکت OBD | عملکرد | ولتاژ مورد انتظار (سوییچ باز) |
|---|---|---|
| پین ۱۶ | برق باتری (B+) | ۱۲ ولت ثابت |
| پین ۴ و ۵ | اتصال بدنه (Ground) | ۰ ولت (اتصال کامل به بدنه) |
| پین ۷ (K-Line) | خط ارتباطی اطلاعات | حدود ۷ تا ۱۲ ولت |
اگر پین ۱۶ برق نداشته باشد یا پینهای ۴ و ۵ اتصال بدنه مناسبی نداشته باشند، دیاگ وصل نمیشود و مشکل اصلی برق است، نه خرابی ECU.

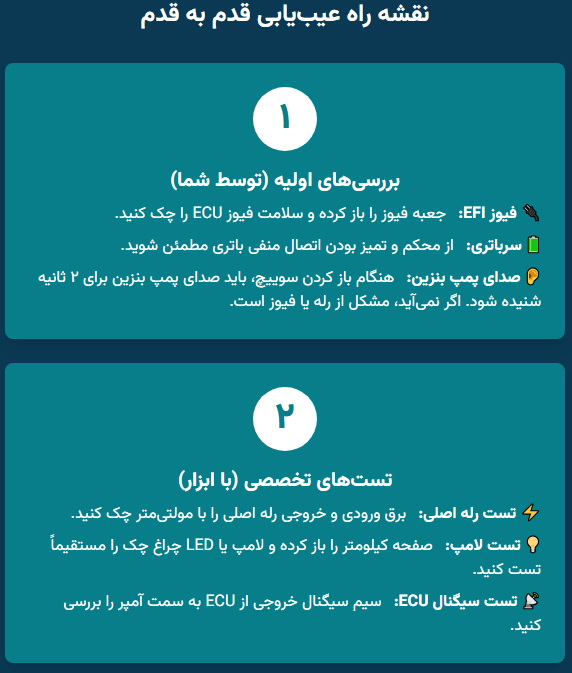

مراحل عیبیابی و راهحلهای عملی برای رفع مشکل
برای اینکه مطمئن شوید علت روشن نشدن چراغ چک پراید دقیقاً چیست، باید طبق یک روش سازماندهیشده جلو بروید.
هرگز بدون بررسی علت، اقدام به تعویض قطعات گرانقیمت مانند ECU نکنید.
گام اول: بررسیهای اولیه توسط کاربر
این مراحل را میتوانید بدون نیاز به ابزار تخصصی و در خانه انجام دهید:
- بررسی فیوزها: جعبه فیوزهای داخل اتاق و زیر کاپوت را بررسی کنید و فیوز مربوط به ECU (معمولاً با برچسب EFI یا ECU) را چک کنید. مطمئن شوید فیوز سالم است و سر جای خود محکم قرار گرفته.
- بررسی اتصال باتری: مطمئن شوید که سر باتریها، بهویژه سر منفی (بدنه) تمیز و محکم بسته شدهاند. اتصال ضعیف میتواند باعث کمبود برق برای ECU شود.
- تست ساده با دیاگ (در صورت دسترسی): اگر دستگاه دیاگ به خودرو وصل شد و توانست با ECU ارتباط برقرار کند، احتمالاً مشکل از خود چراغ چک (لامپ یا مدار صفحه کیلومتر) است، نه ECU.
گام دوم: عیبیابی تخصصی و الکترونیکی
در این مرحله، به ابزارهایی مانند مولتیمتر یا لامپ تست و دانش فنی نیاز خواهید داشت.
- بررسی برق ورودی ECU: با استفاده از مولتیمتر، پینهای مربوط به برق مثبت دائم (B+) و برق سوییچ (IGN) را در کانکتور ECU پراید بررسی کنید. اگر برق به ECU نمیرسد، مشکل از رله یا فیوز است.
- تست اتصال بدنه (منفی): پینهای اتصال بدنه (Ground) در کانکتور ECU را با بدنه خودرو چک کنید و مطمئن شوید اتصال محکمی دارند (مقاومت نزدیک به صفر).
- تست لامپ/LED صفحه کیلومتر: صفحه کیلومتر را باز کنید و لامپ یا LED مربوط به چراغ چک را مستقیماً تست کنید. در صورت سوختن، آن را تعویض کنید.
- بررسی سیگنال خروجی ECU: اگر برق ECU و صفحه کیلومتر سالم است، باید سیگنال خروجی چراغ چک را از پین مربوطه در ECU تا صفحه کیلومتر اندازهگیری کنید. اگر سیگنال خروجی از ECU صادر نمیشود، احتمالاً خود ECU سوخته یا نیاز به تعمیر نرمافزاری دارد.
گام سوم: راهحل نهایی و تعمیر
- اگر مشکل از فیوز بود، آن را تعویض کنید (دقت کنید فیوز آمپر صحیح باشد).
- اگر لامپ سوخته بود، آن را با یک لامپ یا LED جدید جایگزین کنید.
- اگر سیمکشی قطع بود، سیم سیگنال بین ECU و صفحه کیلومتر را ترمیم یا تعویض کنید.
- در صورت تأیید خرابی ECU توسط متخصص، باید آن را برای تعمیر یا تعویض نزد تعمیرکار مجاز ببرید.
| مشکل شناسایی شده | راهحل نهایی | نکته مهم |
|---|---|---|
| سوختن فیوز EFI | تعویض فیوز با آمپر صحیح (عدم استفاده از سیم) | بررسی کنید چرا فیوز سوخته است (شاید اتصال کوتاه). |
| لامپ سوخته صفحه کیلومتر | تعویض لامپ یا LED | صفحه کیلومتر پراید بسیار حساس است، با احتیاط باز شود. |
| خرابی رله اصلی | تعویض رله با رله نو و با کیفیت | رلههای نامرغوب، مجدداً باعث قطعی برق میشوند. |
| نقص در سیگنال خروجی ECU | تعمیر یا تعویض ECU | حتماً توسط متخصص و با استفاده از پروگرامر انجام شود. |
نکات ایمنی نهایی: قبل از هر گونه دستکاری در سیمکشی یا جدا کردن ECU پراید، حتماً قطب منفی باتری را جدا کنید تا از آسیب دیدن قطعات الکترونیکی جلوگیری شود.
جمعبندی و نتیجهگیری نهایی
روشن نشدن چراغ چک پراید نشانهای از یک نقص اساسی است که میتواند کل سیستم هشداردهنده خودرو را غیرفعال کند.
این وضعیت بسیار جدی است، چرا که شما دیگر هیچ هشداری در مورد نقصهای موتور نخواهید داشت.
شایعترین علت روشن نشدن چراغ چک پراید، مشکلات در مسیر تأمین برق ECU (فیوز و رله) و یا سوختن خود لامپ پشت آمپر است.
اگر با بررسیهای اولیه مشکل حل نشد، لازم است فوراً به یک متخصص برق خودرو مراجعه کنید.
متخصص میتواند با استفاده از دیاگ و نقشههای سیمکشی، پینهای خروجی ECU و خطوط ارتباطی را تست کند.
تعمیر به موقع این نقص، ضامن سلامت طولانی مدت موتور پراید شما و کاهش خطرات فنی خواهد بود.
